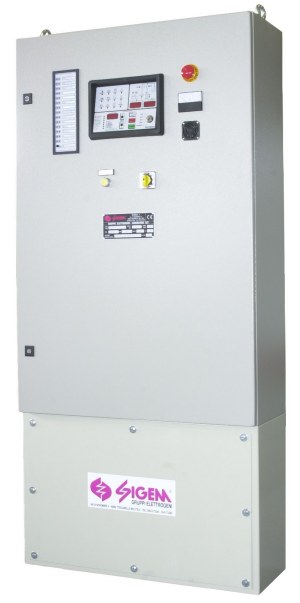

Il quadro elettrico abbinato a un gruppo
elettrogeno di emergenza, consente di ottenere un complesso per
l'erogazione di energia elettrica entro pochi secondi dal mancare della
tensione della rete esterna. E' realizzato in carpenteria in lamiera
d'acciaio, accuratamente lavorata e sottoposta a ciclo di verniciatura
con polvere epossidica ad alta resistenza. Tutti i circuiti operativi
elettronici di comando, controllo e segnalazione sono inseriti su
un'unica scheda a microprocessore estremamente compatta, applicata sul
fronte del quadro. L'eventuale sostituzione in caso di necessità può
essere effettuata con facilità anche da personale non specializzato.
FUNZIONAMENTO
Con l'apposito selettore a chiave si attiva il funzionamento.
La scheda elettronica può funzionare secondo le seguenti modalità:
OFF/BLOCCATO: esclusione di ogni manovra; inibizione all'avviamento
del motore con forzatura del comando di erogazione da rete.
MANUALE: sono abilitati i comandi di avviamento e arresto manuale
del motore. Le protezioni del gruppo sono attivate. Il comando di
avviamento, con motore avviato, viene disinserito automaticamente.
AUTOMATICO: avviamento automatico del motore al verificarsi di
un'anomalia della Rete esterna, anche su di una sola fase, per minima o
massima tensione, oppure su consenso da esterno. L'avviamento avviene con più tentativi
intervallati da pause. In caso di mancato avviamento si ha segnalazione
ottica e il blocco dell'apparecchiatura, onde evitare la scarica della
batteria. A motore avviato, mediante controllo elettronico, viene
automaticamente disinserito il motorino d'avviamento. Inserzione del
gruppo sull'utenza appena raggiunte le condizioni normali. Sorveglianza
automatica del motore diesel e della macchina elettrica a mezzo di
apposite protezioni. Disinserimento automatico del gruppo sull'utenza al
ritorno della tensione di rete nei limiti nominali.
Alimentazione dell'utenza da rete e arresto automatico del motore, dopo
opportuno tempo di raffreddamento, regolabile.
TEST: si consente
l'avviamento automatico del gruppo per la prova periodica con abilitazione delle protezioni. E' esclusa la
commutazione da rete a gruppo. Una eventuale mancanza della rete provoca
l'immediata erogazione da gruppo.
SERVIZI AUSILIARI
Il quadro comprende:
-
Carica batteria automatico elettronico
alimentato dalla rete esterna
-
Alimentazione monofase preriscaldo motore
dalla rete esterna
-
Allarme acustico
-
Contatto libero da tensione (riportato in
morsettiera) per "avaria gruppo" (di tipo cumulativo)
-
Prova automatica programmabile, come periodo
e durata della prova stessa
-
Comando elettropompa travaso gasolio (in
opzione ove prevista la cisterna esterna).
COMANDI
-
Pulsante avviamento motore (START)
-
Pulsante arresto motore (STOP)
-
Pulsante tacitazione allarme acustico
-
Pulsante per selezione letture display e
programmazione
-
Pulsante per l'eventuale gestione manuale
della commutazione di potenza
-
Pulsante stop emergenza di tipo a ritenuta
-
RESET (ripristino dopo avarie)
STRUMENTAZIONE DI MISURA DI TIPO DIGITALE
L'apparecchiatura incorpora i seguenti strumenti digitali
-
Voltmetro tensione generatore: fasi L1/L2
L2/L3 L3/L1
-
Voltmetro tensione rete esterna: fasi L1/L2
L2/L3 L3/L1
-
Amperometro generatore: fasi L1 L2 L3
-
Frequenzimetro generatore
-
Contaore di funzionamento gruppo
-
Voltmetro tensione batteria
-
Contavviamenti
-
Kwattmetro
OPZIONALI:
-
Kvarmetro
-
Cosfimetro
-
Manometro olio
-
Termometro acqua
-
Contagiri
-
Percentuale livello combustibile nel
serbatoio interno
-
Contatore energia attiva prodotta (non
fiscale)
-
Contatore energia attiva prodotta (fiscale,
omologato UTF)
SEGNALAZIONI OTTICHE E PROTEZIONE GRUPPO
Per il controllo dello stato di funzionamento del gruppo elettrogeno e
per la visualizzazione dell'intervento delle protezioni, sono previste
delle segnalazioni ottiche allo stato solido (LED).
INDICAZIONI DI STATO
-
Presenza tensione di rete
-
Presenza tensione generatore
-
Erogazione da rete
-
Erogazione da gruppo
-
Motore avviato
ALLARMI SENZA BLOCCO MOTORE
-
Riserva combustibile
-
Massimo livello combustibile (per impianti
con rabbocco automatico da cisterna esterna)
-
Anomalia tensione batteria
OPZIONALI:
-
Preallarme Bassa Pressione Olio
-
Preallarme Alta Temperatura Motore
-
Preallarme Basso Livello Acqua radiatore
ANOMALIE VISUALIZZATE A DISPLAY
-
Massima corrente (sovraccarico)
-
Minima tensione generatore
-
Massima tensione generatore
-
Minima frequenza generatore
-
Massima frequenza generatore
Sono inoltre disponibili altre
segnalazioni di allarme (senza blocco).
ALLARMI CON BLOCCO MOTORE
-
Mancato avviamento
-
Alta temperatura motore
-
Bassa pressione olio
-
Sovravelocità motore
-
Sovraccarico generatore
-
Combustibile esaurito
-
Basso livello acqua radiatore (per motori
raffreddati ad acqua)
-
Stop emergenza
Il verificarsi di un'anomalia è segnalato
anche da apposita sirena acustica. Le segnalazioni permangono anche
all'annullarsi dell'anomalia stessa, finché non vengono sbloccate
(tramite RESET).
PARAMETRI IMPOSTABILI
La scheda elettronica consente di impostare tutti i parametri di
funzionamento. Ciascuno di essi è associato ad un codice che ne permette
la selezione e programmazione.
I principali sono i seguenti:
-
Soglia intervento minima tensione rete
-
Riconoscimento tensione generatore
-
Ritardo intervento gruppo
-
Ritardo rientro rete
-
Ritardo erogazione gruppo
-
Ritardo raffreddamento motore
-
Durata comando di avviamento
-
Durata comando di arresto
-
Numero tentativi di avviamento
-
Soglia minima frequenza generatore
-
Soglia massima frequenza generatore
-
Soglia minima tensione generatore
-
Soglia massima tensione generatore
-
Soglia massima corrente generatore
-
Periodo partenza per prova gruppo
-
Durata prova periodica gruppo
-
Soglia sovravelocità
-
Ritardo scambio commutazione
-
Soglia preallarme minima pressione olio
-
Soglia preallarme alta temperatura motore
-
Ritardo abilitazione bassa pressione olio
-
Soglia intervento massima tensione rete
-
Soglia d'allarme bassa pressione olio
-
Soglia d'allarme alta temperatura acqua
-
Tempo pausa tra due tentativi di avviamento
-
Frequenza riconoscimento motore avviato
-
Ritardo disattivazione sirena
-
Rapporto dei trasformatori di corrente
Molti altri parametri sono presenti per
predisporre l'apparecchiatura in funzione della varie applicazioni.
INTERFACCIA CON SISTEMA DI
SUPERVISIONE
L'apparecchiatura di controllo è predisposta per il collegamento
ad un sistema di supervisione con interfaccia seriale RS232 per
collegamento a PC locale.
OPZIONALI:
-
Interfaccia seriale RS485 per collegamento a
PC remoto
-
Modem d'interfaccia per comunicazione
tramite linea telefonica
-
Modem d'interfaccia GSM per comunicazione
tramite PC o SMS
-
Scheda di rete ETHERNET per collegamento a
rete locale
-
Software di supervisione in ambiente Windows
CARATTERISTICHE TECNICHE
-
Tensione alimentazione: 230 / 400 Vca (altre
tensioni da specificare)
-
Tensione ausiliaria: 12 Vcc / 24 Vcc
-
Frequenza: 50 Hz / 60 Hz
-
Isolamento: > 50 Mohm
-
Rigidità dielettrica ac: 2500V/1'
-
Rigidità dielettrica cc: 1000V/1'
-
Grado di protezione: IP 40 (opzionali altri
gradi di protezione)
-
Colore: RAL 7032
-
Temperatura ambiente: min/max -10 /
+60° C
-
Conformità norme: CEI - IEC - EN

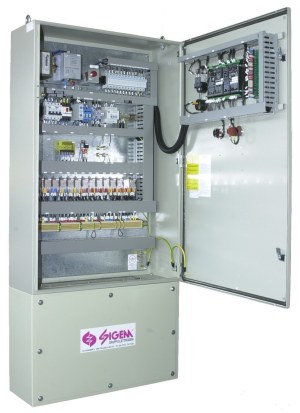

CIRCUITI DI POTENZA
Il circuito di potenza, dove previsto, è segregato dai controlli
ausiliari, in accordo alle norme vigenti e per una maggiore sicurezza di
esercizio. Il grado di protezione con portella frontale aperta,
nell'esecuzione di serie, è IP20.
Le esecuzioni normalizzate prevedono:
-
Telecommutazioni rete/gruppo tetrapolari
-
Interruttore di macchina automatico
quadripolare
-
Protezione differenziale (opzionale)
Nei casi di telecommutazione di potenza
remota, sono forniti, su apposita morsettiera, i consensi con contatti
liberi da tensione. |
