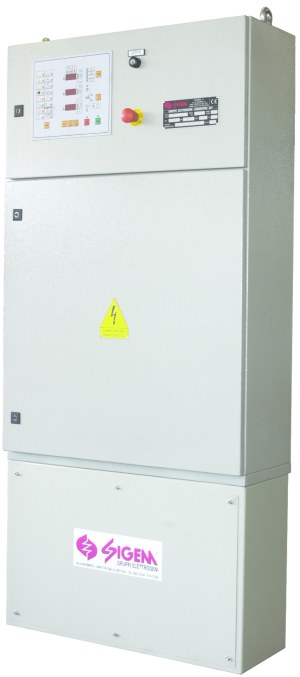

QUADRO ELETTRICO AUTOMATICO PER GRUPPO ELETTROGENO DI EMERGENZA

TIPO AT 30

Il quadro elettrico abbinato a un gruppo elettrogeno di emergenza, consente di ottenere un complesso  per l'erogazione di energia elettrica entro pochi secondi dal mancare della tensione della rete esterna. E' realizzato in carpenteria in lamiera d'acciaio, accuratamente lavorata e sottoposta a ciclo di verniciatura con polvere epossidica ad alta resistenza. Tutti i circuiti operativi elettronici di comando, controllo e segnalazione sono inseriti  su un'unica scheda a microprocessore estremamente compatta, applicata sul fronte del quadro. L'eventuale sostituzione in caso di necessità può essere effettuata con facilità anche da personale non specializzato.


FUNZIONAMENTO

Con l'apposito selettore a chiave si attiva il funzionamento.
La scheda elettronica può funzionare secondo le seguenti modalità:
OFF/BLOCCATO: esclusione di ogni manovra; inibizione all'avviamento del motore con forzatura del comando di erogazione da rete.
MANUALE: sono abilitati i comandi di avviamento e arresto manuale del motore. Le protezioni del gruppo sono attivate. Il comando di avviamento, con motore avviato, viene disinserito automaticamente.
AUTOMATICO: avviamento automatico del motore al verificarsi di un'anomalia della Rete esterna, anche su di una sola fase, per minima o massima tensione, oppure su consenso da esterno. L'avviamento avviene con più tentativi intervallati da pause. In caso di mancato avviamento si ha segnalazione ottica e il blocco dell'apparecchiatura, onde evitare la scarica della batteria. A motore avviato, mediante controllo elettronico, viene automaticamente disinserito il motorino d'avviamento. Inserzione del gruppo sull'utenza appena raggiunte le condizioni normali. Sorveglianza automatica del motore diesel e della macchina elettrica a mezzo di apposite protezioni. Disinserimento automatico del gruppo sull'utenza al ritorno della tensione di rete nei limiti nominali.
Alimentazione dell'utenza da rete e arresto automatico del motore, dopo opportuno tempo di raffreddamento, regolabile.
E' consentita la prova in TEST con l'avviamento del gruppo e abilitazione delle protezioni. E' esclusa la commutazione da rete a gruppo. Una eventuale mancanza della rete provoca l'immediata erogazione da gruppo.

SERVIZI AUSILIARI
Il quadro comprende:

• Carica batteria automatico elettronico alimentato dalla rete esterna
• Alimentazione monofase preriscaldo motore dalla rete esterna
• Allarme acustico
• Contatto libero da tensione (riportato in morsettiera) per "avaria gruppo" (di tipo cumulativo)
• Prova automatica programmabile, come periodo e durata della prova stessa
• Comando elettropompa travaso gasolio (in opzione ove prevista la cisterna esterna).

COMANDI

• Pulsante avviamento motore (START)
• Pulsante arresto motore (STOP)
• Pulsante tacitazione allarme acustico / selezione letture display e Programmazione
• Pulsante per l'eventuale gestione manuale della commutazione di potenza
• Pulsante stop emergenza di tipo a ritenuta
• RESET (ripristino dopo avarie)

STRUMENTAZIONE DI MISURA DI TIPO DIGITALE
L'apparecchiatura incorpora i seguenti strumenti digitali

• Voltmetro tensione generatore: fasi L1/L2 L2/L3 L3/L1
• Voltmetro tensione rete esterna: fasi L1/L2 L2/L3 L3/L1
• Amperometro generatore: fasi L1 L2 L3
• Frequenzimetro generatore
• Contaore di funzionamento gruppo
• Voltmetro tensione batteria
• Contavviamenti

OPZIONALI:

• Manometro olio
• Termometro acqua
• Contagiri
• Indicatore livello combustibile nel serbatoio interno
• Contatore energia attiva prodotta (fiscale, omologato UTF)

SEGNALAZIONI OTTICHE E PROTEZIONE GRUPPO
Per il controllo dello stato di funzionamento del gruppo elettrogeno e per la visualizzazione dell'intervento delle protezioni, sono previste delle segnalazioni ottiche allo stato solido (LED).

INDICAZIONI DI STATO

• Presenza tensione di rete
• Presenza tensione generatore
• Erogazione da rete
• Erogazione da gruppo
• Motore avviato

ALLARMI SENZA BLOCCO MOTORE

• Riserva combustibile
• Massimo livello combustibile (per impianti con rabbocco automatico da cisterna esterna)
• Anomalia tensione batteria

OPZIONALI:

• Preallarme Bassa Pressione Olio
• Preallarme Alta Temperatura Motore
• Preallarme Basso Livello Acqua radiatore

ANOMALIE VISUALIZZATE A DISPLAY

• Massima corrente (sovraccarico)
• Minima tensione generatore
• Massima tensione generatore
• Minima frequenza generatore
• Massima frequenza generatore

Sono inoltre disponibili altre segnalazioni di allarme (senza blocco).

ALLARMI CON BLOCCO MOTORE

• Mancato avviamento
• Alta temperatura motore
• Bassa pressione olio
• Sovravelocità motore
• Sovraccarico generatore
• Combustibile esaurito
• Basso livello acqua radiatore (per motori raffreddati ad acqua)
• Stop emergenza

Il verificarsi di un'anomalia è segnalato anche da apposita sirena acustica. Le segnalazioni permangono anche all'annullarsi dell'anomalia stessa, finché non vengono sbloccate (tramite RESET).

PARAMETRI IMPOSTABILI
La scheda elettronica consente di impostare tutti i parametri di funzionamento. Ciascuno di essi è associato ad un codice che ne permette la selezione e programmazione.
I principali sono i seguenti:

• Soglia intervento minima tensione rete
• Riconoscimento tensione generatore
• Ritardo intervento gruppo
• Ritardo rientro rete
• Ritardo erogazione gruppo
• Ritardo raffreddamento motore
• Durata comando di avviamento
• Durata comando di arresto
• Numero tentativi di avviamento
• Soglia minima frequenza generatore
• Soglia massima frequenza generatore
• Soglia minima tensione generatore
• Soglia massima tensione generatore
• Periodo partenza per prova gruppo
• Durata prova periodica gruppo
• Soglia sovravelocità
• Ritardo scambio commutazione
• Ritardo abilitazione bassa pressione olio
• Soglia intervento massima tensione rete
• Tempo pausa tra due tentativi di avviamento
• Frequenza riconoscimento motore avviato
• Rapporto dei trasformatori di corrente

Altri parametri sono presenti per predisporre l'apparecchiatura in funzione della varie applicazioni.

INTERFACCIA CON SISTEMA DI SUPERVISIONE (OPZIONALE)
L'apparecchiatura di controllo è predisposta per il collegamento ad un sistema di supervisione con interfaccia seriale RS 232 per collegamento a PC locale.

CARATTERISTICHE TECNICHE

• Tensione alimentazione: 230 / 400 Vca (altre tensioni da specificare)
• Tensione ausiliaria: 12 Vcc / 24 Vcc
• Frequenza: 50 Hz / 60 Hz
• Isolamento: > 50 Mohm
• Rigidità dielettrica ac: 2500V/1'
• Rigidità dielettrica cc: 1000V/1'
• Grado di protezione: IP 40 (opzionali altri gradi di protezione)
• Colore: RAL 7032
• Temperatura ambiente: min/max  -10 / +60° C
• Conformità norme: CEI - IEC - EN

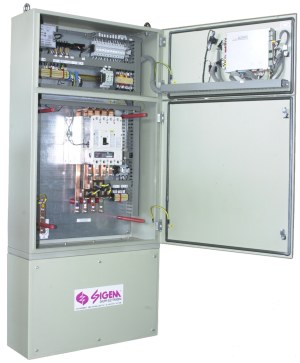

CIRCUITI DI POTENZA
Il circuito di potenza, dove previsto, è segregato dai controlli ausiliari, in accordo alle norme vigenti e per una maggiore sicurezza di esercizio. Il grado di protezione con portella frontale aperta, nell'esecuzione di serie, è IP20.
Le esecuzioni normalizzate prevedono:

• Telecommutazioni rete/gruppo tetrapolari
• Interruttore di macchina automatico quadripolare
• Protezione differenziale (opzionale)

Nei casi di telecommutazione di potenza remota, sono forniti, su apposita morsettiera, i consensi con contatti liberi da tensione.
