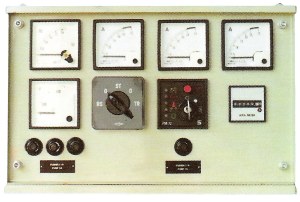

E' realizzato in carpenteria in lamiera
d'acciaio, accuratamente lavorata e verniciata con polvere epossidica ad alta resistenza. Viene montato a bordo macchina
con l'interposizione di supporti antivibranti in gomma antiolio.
SEZIONE DI POTENZA
-
Interruttore automatico magnetotermico quadripolare con protezione differenziale (portata nominale adeguata alla potenza del generatore)
-
Riduttori di corrente per circuiti di misura
(TA)
-
Morsettiera per allacciamento linea utenza
COMANDI
-
Chiave di avviamento motore
-
Pulsante arresto motore (STOP)
-
Selettore velocità ridotta (per motori con
regolatori di giri elettronico)
STRUMENTAZIONE
-
Voltmetro
-
Commutatore voltmetrico
-
Terna amperometri
-
Frequenzimetro
-
Contaore
-
Fusibili di protezione strumenti
-
Sirena acustica
SEGNALAZIONI OTTICHE
(LED ad alta intensità)
-
Alimentazione scheda
-
Bassa pressione olio
-
Alta temperatura motore
-
Sovravelocità
-
Alternatore carica batteria
-
Riserva combustibile
PROTEZIONE GRUPPO
La sorveglianza del Gruppo avviene tramite le seguenti protezioni
realizzate su scheda elettronica:
-
Bassa pressione olio / Combustibile esaurito
-
Alta temperatura motore / Basso livello
acqua radiatore (per motori raffreddati ad acqua)
-
Sovravelocità (per motori con regolatore di
giri elettronico)
-
Riserva combustibile
Il verificarsi di una anomalia è
segnalato all'operatore a mezzo di apposite segnalazioni ottiche e
acustiche. Le segnalazioni permangono anche all'annullarsi dell'anomalia
stessa. Si ha inoltre il comando di arresto motore (escluso Riserva).
OPZIONALI A RICHIESTA
-
Manometro olio
-
Termometro acqua
-
Contagiri
-
Kwattmetro
-
Indicatore di livello combustibile
-
Contatore energia attiva prodotta (fiscale,
omologato UTF)
-
Pulsante stop emergenza (a ritenuta)
-
Comando elettropompa travaso gasolio da
cisterna esterna.
CARATTERISTICHE TECNICHE
-
Tensione alimentazione: 230 / 400 Vca (altre
tensioni da specificare)
-
Tensione ausiliaria: 12 Vcc / 24 Vcc
-
Frequenza: 50 Hz / 60 Hz
-
Isolamento: > 50 Mohm
-
Rigidità dielettrica ac: 2500V/1'
-
Rigidità dielettrica cc: 1000V/1'
-
Grado di protezione: IP 40 (altri
gradi in opzione)
-
Colore: RAL 7032
-
Temperatura ambiente: min/max -10 /
+60° C
-
Conformità norme: CEI - IEC - EN
|
