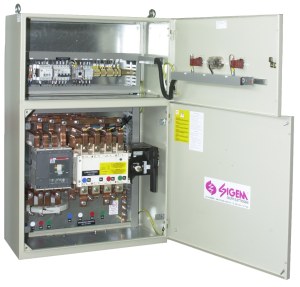

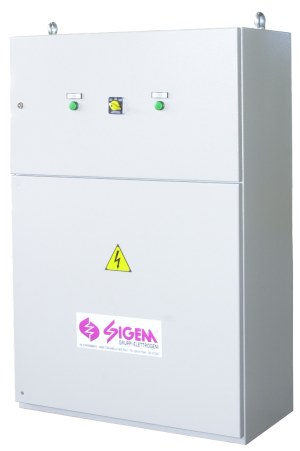

QUADRO DI COMMUTAZIONE



E' realizzato in carpenteria in lamiera d'acciaio, accuratamente lavorata e verniciata con polvere epossidica ad alta resistenza. Esecuzione per installazione a pavimento.
Viene abbinato al quadro di controllo automatico del gruppo elettrogeno per realizzare la telecommmutazione di potenza dalla linea rete alla linea gruppo elettrogeno e viceversa.
La logica di comando della telecommutazione è ubicata nel quadro di controllo automatico del gruppo elettrogeno.

SEZIONE DI POTENZA

  • Per portate fino a 125 A, la commutazione di potenza viene realizzata mediante coppia di teleruttori dotati di interblocco elettrico e meccanico per evitare il parallelo tra gruppo elettrogeno e rete elettrica principale
  • Per portate superiori a 125 A, la commutazione di potenza viene realizzata mediante commutatore motorizzato a 4 poli, dotato di interblocco elettrico e meccanico per evitare il parallelo tra gruppo elettrogeno e rete elettrica principale.

CIRCUITI AUSILIARI

  • Commutatore di funzionamento con posizioni: Rete-0-Gruppo
  • Segnalazione ottica di erogazione da rete
  • Segnalazione ottica di erogazione da gruppo
  • Partenza 3P+N protetta da interruttore automatico 25 A, 4 poli, per l'alimentazione del riferimento e della logica sul quadro automatico a bordo gruppo
  • Fusibili di protezione ausiliari
  • Morsettiera di potenza rete/gruppo/linea (fino a portata 125 A)
  • Barre di rame predisposte per allacciamento cavi (per portate oltre i 125 A).

CARATTERISTICHE TECNICHE

  • Tensione alimentazione: 400 Vca (altre tensioni da specificare)
  • Tensione ausiliaria: 12 Vcc / 24 Vcc / 230 Vca
  • Frequenza: 50 Hz
  • Isolamento: > 50 Mohm
  • Rigidità dielettrica ac: 2500V/1'
  • Rigidità dielettrica cc: 1000V/1'
  • Grado di protezione: IP 40 a portelle chiuse
  • Colore: RAL 7032
  • Temperatura ambiente: min/max  -10 / +60° C
  • Conformità norme: CEI - IEC - EN
